MMD StandardMaterial

이 섹션에서는 babylon-mmd에서 MMD의 셰이딩 모델을 재현하기 위해 제공하는 MmdStandardMaterial 에 대해 설명합니다.

MmdStandardMaterial 은 Babylon.js의 StandardMaterial 을 기반으로 MaterialPlugin 을 사용하여 셰이더를 수정함으로써 MMD의 셰이딩 모델을 구현합니다.

MMD의 셰이딩 모델과 `MmdStandardMaterial`

라이팅

MMD는 항상 씬에 전역적으로 존재하는 하나의 디렉셔널 라이트를 가지며, 추가 라이트가 없습니다.

babylon-mmd의 MmdStandardMaterial 은 MMD의 이러한 셰이딩 모델을 재현하므로, 씬에 하나의 디렉셔널 라이트만 있는 상황에서 가장 잘 작동합니다. 다른 시나리오에서도 작동하도록 설계되었지만, 시각적으로 매력적이지 않을 수 있습니다.

그라운드 셰도우

MMD는 메시를 지면에 투영함으로써 지면에 특별한 그림자를 구현합니다. 이를 그라운드 셰도우라고 합니다.

babylon-mmd는 이를 구현하지 않습니다. (요청이 있다면 나중에 추가될 수 있습니다.) 대신 Babylon.js의 ShadowGenerator를 사용하여 그림자를 구현할 수 있습니다.

셰도우

MMD는 메시가 그림자를 드리우거나 받는지를 머티리얼 속성을 통해 제어합니다. babylon-mmd는 이를 구현하지 않으며, 그림자 제어에 대한 책임은 사용자에게 있습니다. (이 또한 요청이 있다면 나중에 추가될 수 있습니다.)

렌더링 방식

MMD는 포워드 렌더링 접근 방식을 사용합니다. 각 메시의 드로우 순서는 항상 머티리얼 순서로 고정되어 있으며, 모든 머티리얼은 뎁스 라이트와 뎁스 테스트를 수행하고 알파 블렌딩을 사용하여 그려집니다.

MMD 머티리얼 속성

MMD 머티리얼에는 다양한 속성이 있으며, MmdStandardMaterial 클래스는 MMD 머티리얼의 각 속성에 해당하는 속성을 제공합니다.

MMD 머티리얼의 속성과 MmdStandardMaterial 에서 해당하는 속성은 다음과 같습니다:

MMD 머티리얼 속성	`MmdStandardMaterial` 속성	설명
diffuse(rgba)	diffuseColor(rgb), alpha(a)	확산 반사 색상 및 투명도
specular(rgb)	specularColor	반사 색상
ambient(rgb)	ambientColor	환경광 색상
reflect	specularPower	반사 강도
-----------------	----------------------------	------
is double sided	backFaceCulling	메시의 양면을 렌더링할지 여부
ground shadow	N/A	구현되지 않음
draw shadow	N/A	구현되지 않음
receive shadow	N/A	구현되지 않음
toon edge	renderOutline	외곽선을 렌더링할지 여부
vertex color (PMX 2.1 spec)	N/A	구현되지 않음
point draw (PMX 2.1 spec)	N/A	구현되지 않음
line draw (PMX 2.1 spec)	N/A	구현되지 않음
-----------------	----------------------------	------
edge color(rgba)	outlineColor(rgb), outlineAlpha(a)	외곽선 색상 및 투명도
edge size	outlineWidth	외곽선 두께
texture	diffuseTexture	텍스처
sphere texture	sphereTexture	구형 환경 매핑에 사용되는 텍스처로, 반사 재질 표현에 사용
sphere texture mode	sphereTextureBlendMode	스피어 텍스처 블렌딩 모드
toon texture	toonTexture	램프 텍스처 셰이딩에 사용되는 텍스처

또한, 머티리얼 모핑에 의해 적용되는 속성들이 있습니다. 이들은 MMD에서 표면적으로 노출되지 않으며 머티리얼 모핑을 통해서만 변경할 수 있는 파라미터입니다.

`MmdStandardMaterial` 속성	설명
textureMultiplicativeColor(rgba)	디퓨즈 텍스처에 곱해지는 색상 값
textureAdditiveColor(rgba)	디퓨즈 텍스처에 더해지는 색상 값
sphereTextureMultiplicativeColor(rgba)	스피어 텍스처에 곱해지는 색상 값
sphereTextureAdditiveColor(rgba)	스피어 텍스처에 더해지는 색상 값
toonTextureMultiplicativeColor(rgba)	툰 텍스처에 곱해지는 색상 값
toonTextureAdditiveColor(rgba)	툰 텍스처에 더해지는 색상 값

MMD 머티리얼 구현

이제 MMD 스탠다드 머티리얼에서 실제로 사용되는 프래그먼트 셰이더 코드를 통해 각 속성이 계산에 어떻게 참여하는지 살펴보겠습니다.

이 문서는 GLSL(WebGL) 셰이더를 기반으로 설명하지만, WGSL(WebGPU) 코드도 동일한 방식으로 작동합니다.

팁

실제 셰이더는 여러 케이스에 대한 최적화를 위해 수많은 #ifdef 분기를 포함합니다. 이것은 전처리기가 적용된 후의 단순화된 예시입니다.

다음은 Babylon.js 런타임에 의해 생성된 MMD 스탠다드 머티리얼의 GLSL 프래그먼트 셰이더의 메인 함수입니다. 핵심 부분을 따로 살펴보겠습니다.

void main(void) {
    vec3 toonNdl;
#define CUSTOM_FRAGMENT_MAIN_BEGIN
    vec3 viewDirectionW = normalize(vEyePosition.xyz - vPositionW);
    vec4 baseColor = vec4(1., 1., 1., 1.);

    // 디퓨즈 색상과 앰비언트 색상의 합이 디퓨즈 색상으로 사용됩니다.
    // 이는 MMD의 셰이더와 동일한 결과를 얻기 위한 것으로, 일반적인 접근 방식은 아닙니다.
    // 이때, 셰이더에서는 보이지 않지만, vAmbientColor 값은 scene.ambientColor * material.ambientColor입니다.
    // 따라서 MMD가 앰비언트 색상 속성에 적용하는 0.5 스케일링과 동일하게 구현하기 위해서는
    // scene.ambientColor 값이 (0.5, 0.5, 0.5)이어야 합니다.
    vec3 diffuseColor = clamp(vDiffuseColor.rgb + vAmbientColor, 0.0, 1.0);
    float alpha = clamp(vDiffuseColor.a, 0.0, 1.0);

    vec3 normalW = normalize(vNormalW);
    vec2 uvOffset = vec2(0.0, 0.0);
    baseColor = texture(diffuseSampler, (vDiffuseUV + uvOffset));

    // 머티리얼 디퓨즈 텍스처 색상 모핑을 적용합니다.
    baseColor.rgb = mix(
        vec3(1.0),
        baseColor.rgb * textureMultiplicativeColor.rgb,
        textureMultiplicativeColor.a
    );
    baseColor.rgb = clamp(
        baseColor.rgb + (baseColor.rgb - vec3(1.0)) * textureAdditiveColor.a,
        0.0,
        1.0
    ) + textureAdditiveColor.rgb;

#define CUSTOM_FRAGMENT_UPDATE_ALPHA
    baseColor.rgb *= vDiffuseInfos.y;
#define CUSTOM_FRAGMENT_UPDATE_DIFFUSE
    vec3 baseAmbientColor = vec3(1., 1., 1.);
#define CUSTOM_FRAGMENT_BEFORE_LIGHTS
    float glossiness = vSpecularColor.a;
    vec3 specularColor = vSpecularColor.rgb;
    vec3 diffuseBase = vec3(0., 0., 0.);
    lightingInfo info;
    vec3 specularBase = vec3(0., 0., 0.);
    float shadow = 1.;
    float aggShadow = 0.;
    float numLights = 0.;
    vec4 diffuse0 = light0.vLightDiffuse;
#define CUSTOM_LIGHT0_COLOR
    // 디렉셔널 라이트에 대해 Blinn-Phong 모델을 사용하여 셰이딩을 계산합니다.
    info = computeLighting(viewDirectionW, normalW, light0.vLightData, diffuse0.rgb, light0.vLightSpecular.rgb, diffuse0.a, glossiness);
    // 여기서 그림자는 퍼센티지 클로저 필터링(PCF)을 사용하여 계산됩니다. 이는 ShadowGenerator 설정에 따라 달라질 수 있습니다.
    shadow = computeShadowWithPCF3(vPositionFromLight0, vDepthMetric0, shadowTexture0, light0.shadowsInfo.yz, light0.shadowsInfo.x, light0.shadowsInfo.w);
    aggShadow += shadow;
    numLights += 1.0;
    // 그림자가 적용된 Blinn-Phong 모델 값을 툰 텍스처에 매핑하여 램프 텍스처 셰이딩을 적용합니다.
    toonNdl = vec3(clamp(info.ndl * shadow, 0.02, 0.98));
    toonNdl.r = texture(toonSampler, vec2(0.5, toonNdl.r)).r;
    toonNdl.g = texture(toonSampler, vec2(0.5, toonNdl.g)).g;
    toonNdl.b = texture(toonSampler, vec2(0.5, toonNdl.b)).b;
    diffuseBase += mix(info.diffuse * shadow, toonNdl * info.diffuse, info.isToon);
    // info.specular는 하프 벡터로 근사된 r dot l 값입니다.
    specularBase += info.specular * shadow;
    aggShadow = aggShadow / numLights;
    vec4 refractionColor = vec4(0., 0., 0., 1.);
    vec4 reflectionColor = vec4(0., 0., 0., 1.);
    vec3 emissiveColor = vEmissiveColor;
    vec3 finalDiffuse = clamp(diffuseBase * diffuseColor + emissiveColor, 0.0, 1.0) * baseColor.rgb;
    vec3 finalSpecular = specularBase * specularColor;
    vec4 color = vec4(finalDiffuse * baseAmbientColor + finalSpecular + reflectionColor.rgb + refractionColor.rgb, alpha);
#define CUSTOM_FRAGMENT_BEFORE_FOG
    vec3 viewSpaceNormal = normalize(mat3(view) * vNormalW);

    // 구형 환경 매핑을 위한 UV 좌표를 계산합니다.
    vec2 sphereUV = viewSpaceNormal.xy * 0.5 + 0.5;

    vec4 sphereReflectionColor = texture(sphereSampler, sphereUV);
    // 스피어 텍스처 색상 모핑을 적용합니다.
    sphereReflectionColor.rgb = mix(
        vec3(1.0),
        sphereReflectionColor.rgb * sphereTextureMultiplicativeColor.rgb,
        sphereTextureMultiplicativeColor.a
    );
    sphereReflectionColor.rgb = clamp(
        sphereReflectionColor.rgb + (sphereReflectionColor.rgb - vec3(1.0)) * sphereTextureAdditiveColor.a,
        0.0,
        1.0
    ) + sphereTextureAdditiveColor.rgb;
    sphereReflectionColor.rgb *= diffuseBase;
    // 스피어 텍스처를 add 블렌드 모드로 적용합니다. multiply 블렌드 모드를 사용할 때는 다른 코드가 적용됩니다.
    color = vec4(color.rgb + sphereReflectionColor.rgb, color.a);
    color.rgb = max(color.rgb, 0.);
    color.a *= visibility;
#define CUSTOM_FRAGMENT_BEFORE_FRAGCOLOR
    glFragColor = color;
#define CUSTOM_FRAGMENT_MAIN_END
}

시각화를 돕기 위해, 샘플 모델로 SANMUYYB의 YYB式初音ミク_10th_v1.02 모델을 사용하겠습니다.

baseColor

먼저, baseColor는 텍스처에서 샘플링된 색상의 결과를 저장합니다. 이 과정에서 다음 요소들이 고려됩니다:

MmdStandardMaterial.textureMultiplicativeColor
MmdStandardMaterial.textureAdditiveColor
BaseTexture.level

    vec4 baseColor = vec4(1., 1., 1., 1.);

    // ...

    // UV 모핑이 적용되면, 셰이더 코드 생성 중에 uvOffset 변수에 추가 계산이 적용됩니다.
    vec2 uvOffset = vec2(0.0, 0.0);
    baseColor = texture(diffuseSampler, (vDiffuseUV + uvOffset));

    // `textureMultiplicativeColor` 적용
    baseColor.rgb = mix(
        vec3(1.0),
        baseColor.rgb * textureMultiplicativeColor.rgb,
        textureMultiplicativeColor.a
    );
    // `textureAdditiveColor` 적용
    baseColor.rgb = clamp(
        baseColor.rgb + (baseColor.rgb - vec3(1.0)) * textureAdditiveColor.a,
        0.0,
        1.0
    ) + textureAdditiveColor.rgb;

#define CUSTOM_FRAGMENT_UPDATE_ALPHA
    baseColor.rgb *= vDiffuseInfos.y; // vDiffuseInfos.y는 `BaseTexture.level`의 값입니다

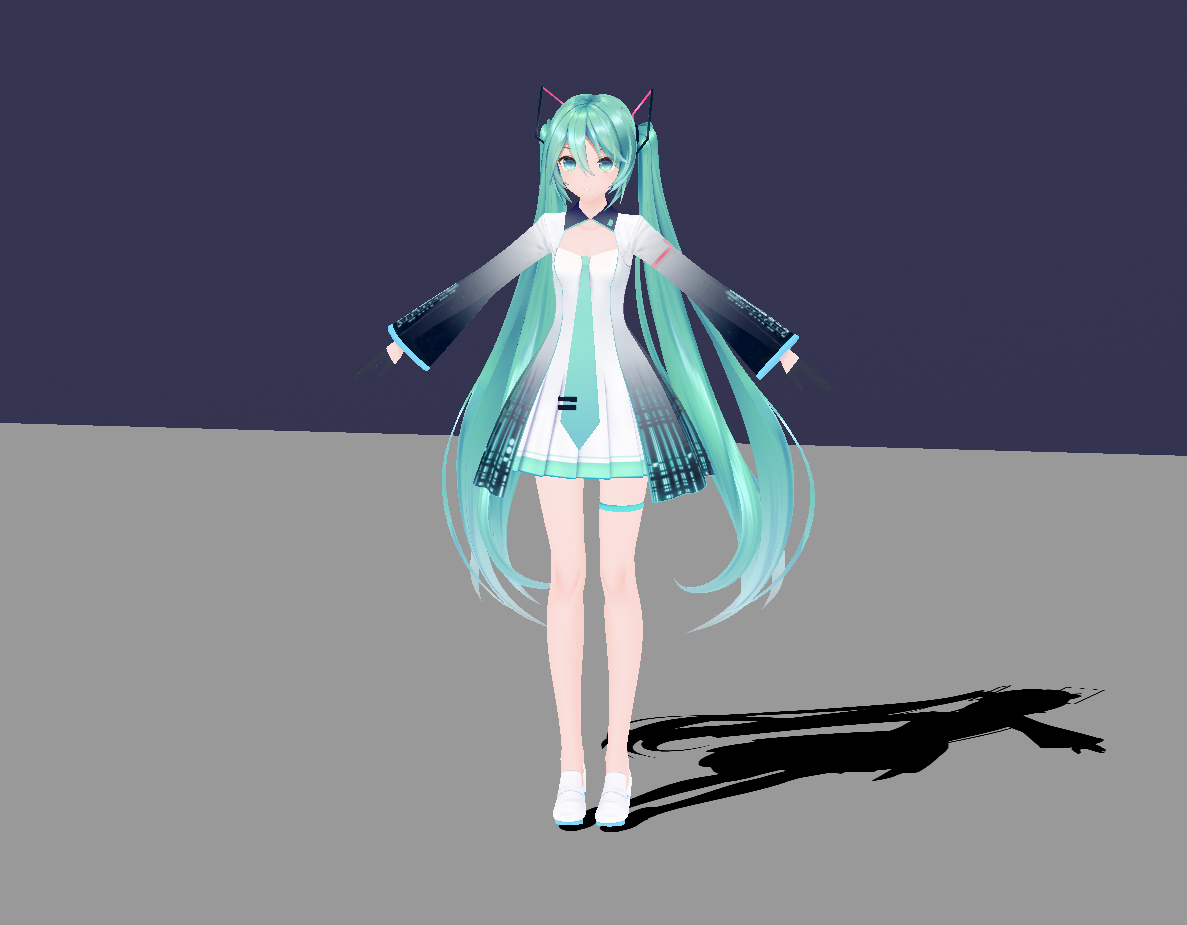

baseColor를 렌더링한 결과.

lightingInfo

computeLighting 함수가 호출되어 Blinn-Phong 모델을 사용하여 라이팅 정보를 계산합니다.

struct lightingInfo {
    float ndl;
    float isToon;
    vec3 diffuse;
    vec3 specular;
};
// ...

    lightingInfo info;
    // ...
    vec4 diffuse0 = light0.vLightDiffuse;
#define CUSTOM_LIGHT0_COLOR
    info = computeLighting(viewDirectionW, normalW, light0.vLightData, diffuse0.rgb, light0.vLightSpecular.rgb, diffuse0.a, glossiness);

computeLighting 함수는 다음 파라미터를 사용하여 디렉셔널 라이트에 대한 셰이딩을 계산합니다:

뷰 방향 (viewDirectionW)
표면 노말 (normalW)
DirectionalLight.direction (light0.vLightData)
DirectionalLight.diffuse (diffuse0.rgb)
DirectionalLight.specular (light0.vLightSpecular.rgb)
라이트 범위 (디렉셔널 라이트에서는 감쇠가 고려되지 않으므로 사용되지 않음)
specularPower (glossiness)

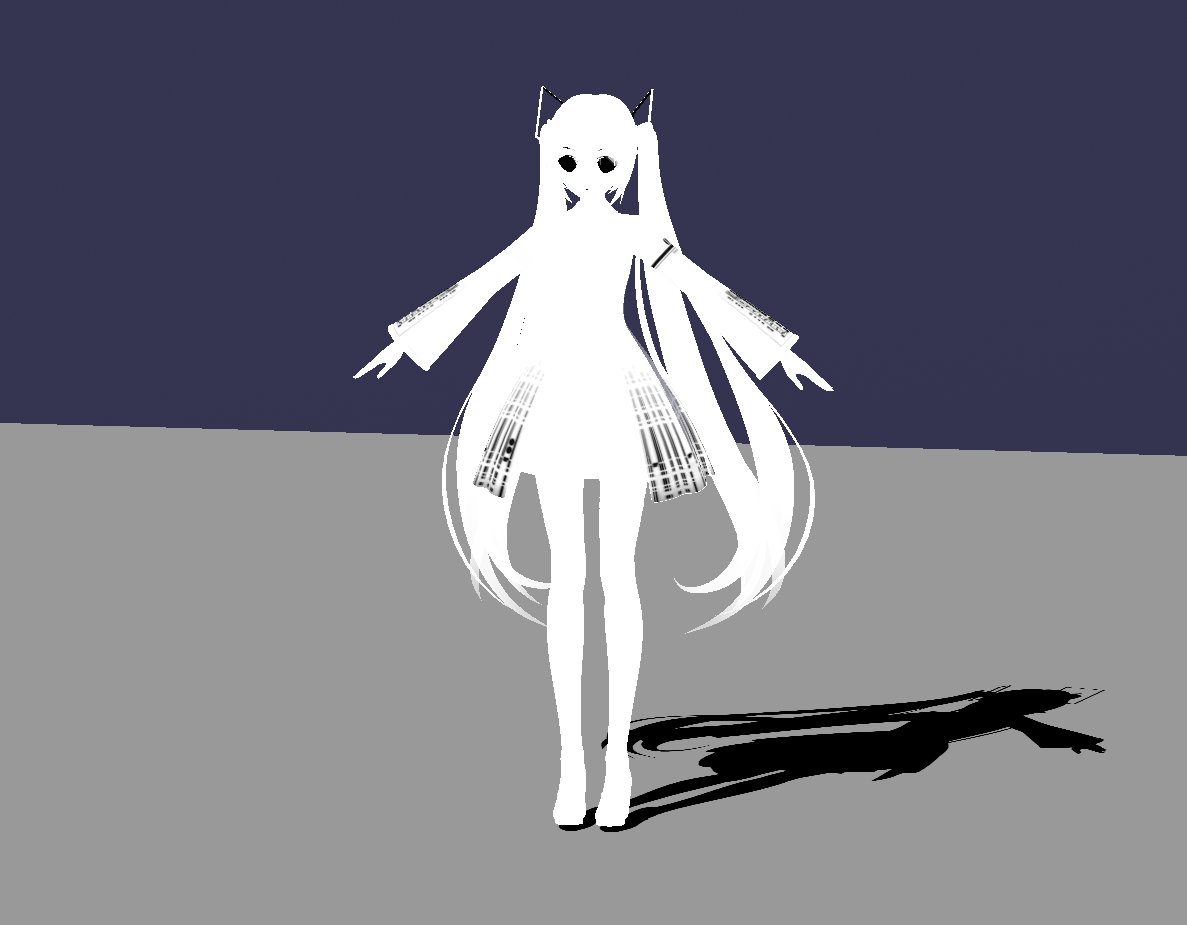

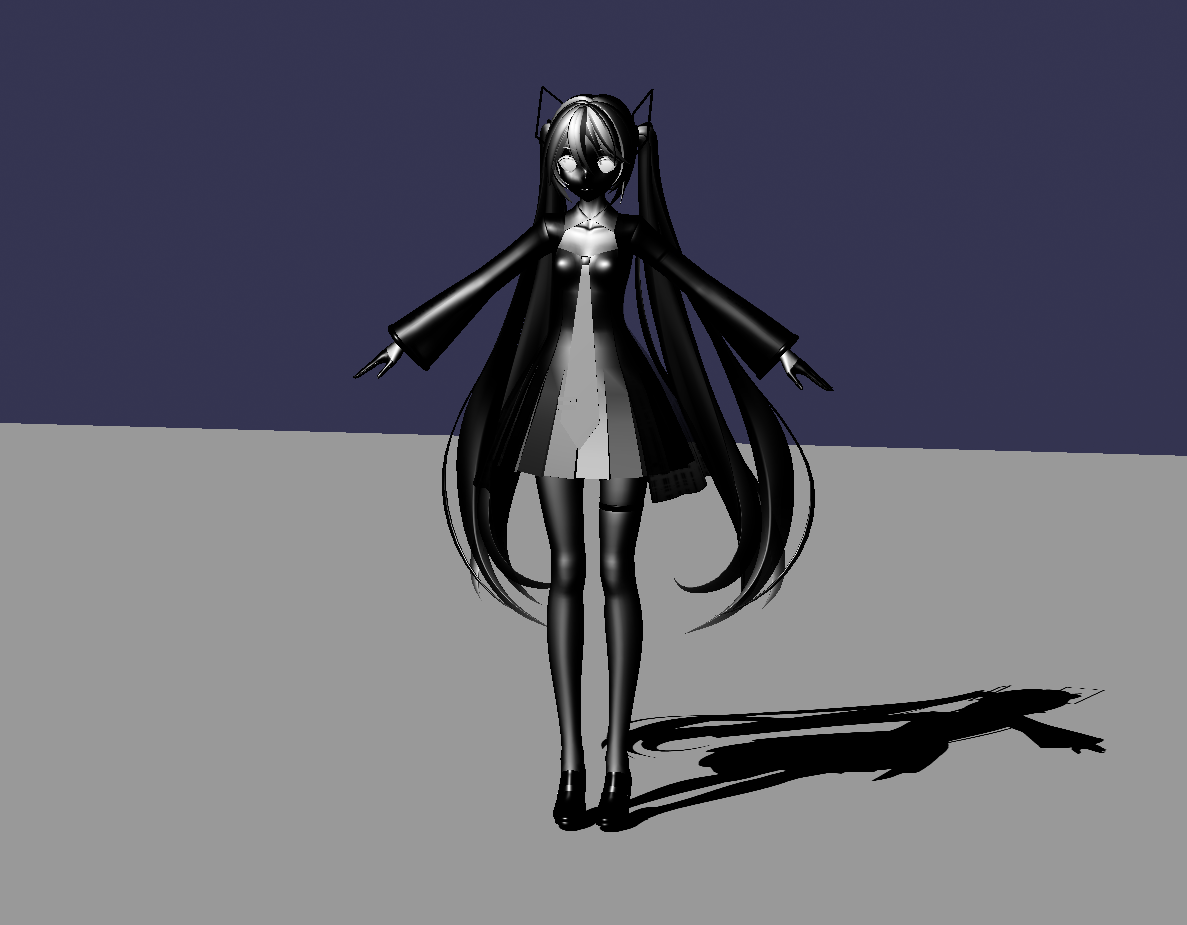

결과로 얻은 ndl, diffuse, specular 값은 다음과 같이 시각화됩니다:

ndl	diffuse	specular

각 이미지는 computeLighting 함수의 결과로 계산된 ndl, diffuse, specular 값을 시각화합니다.

isToon 값은 셰이더 주입 실패 시 정상 작동을 보장하기 위한 파라미터로, 항상 1.0 값을 가집니다. 셰이더 주입이 실패하면 이 값은 0.0이 되고, 이 값을 사용하여 향후 대체 처리가 수행됩니다.

이 섹션에서는 설명을 위해 isToon 값이 0.0인 경우는 고려하지 않겠습니다.

shadow

그림자는 퍼센티지 클로저 필터링(PCF) 방식을 사용하여 계산됩니다. 이는 ShadowGenerator의 설정에 따라 크게 달라질 수 있습니다.

    float shadow = 1.;
    // ...
    shadow = computeShadowWithPCF3(vPositionFromLight0, vDepthMetric0, shadowTexture0, light0.shadowsInfo.yz, light0.shadowsInfo.x, light0.shadowsInfo.w);

shadow 값은 다음과 같이 시각화됩니다:

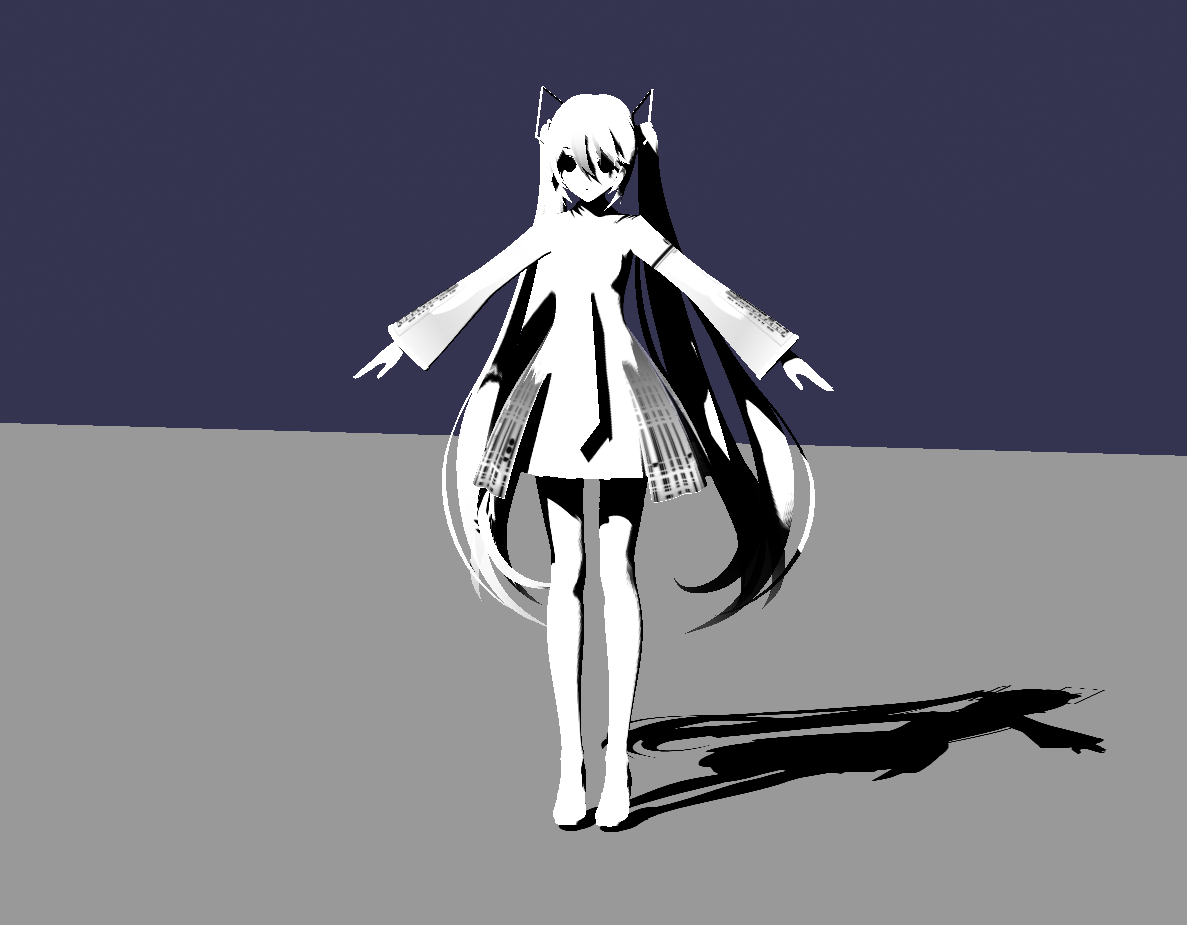

shadow shadow를 렌더링한 결과.

diffuseBase

최종 셰이딩은 ndl에 shadow를 곱하여 계산됩니다. 그런 다음 결과는 toonTexture에 매핑됩니다.

    vec3 toonNdl;
    // ...
    vec3 diffuseBase = vec3(0., 0., 0.);
    // ...
    toonNdl = vec3(clamp(info.ndl * shadow, 0.02, 0.98));
    toonNdl.r = texture(toonSampler, vec2(0.5, toonNdl.r)).r;
    toonNdl.g = texture(toonSampler, vec2(0.5, toonNdl.g)).g;
    toonNdl.b = texture(toonSampler, vec2(0.5, toonNdl.b)).b;
    diffuseBase += mix(info.diffuse * shadow, toonNdl * info.diffuse, info.isToon);
    // ...

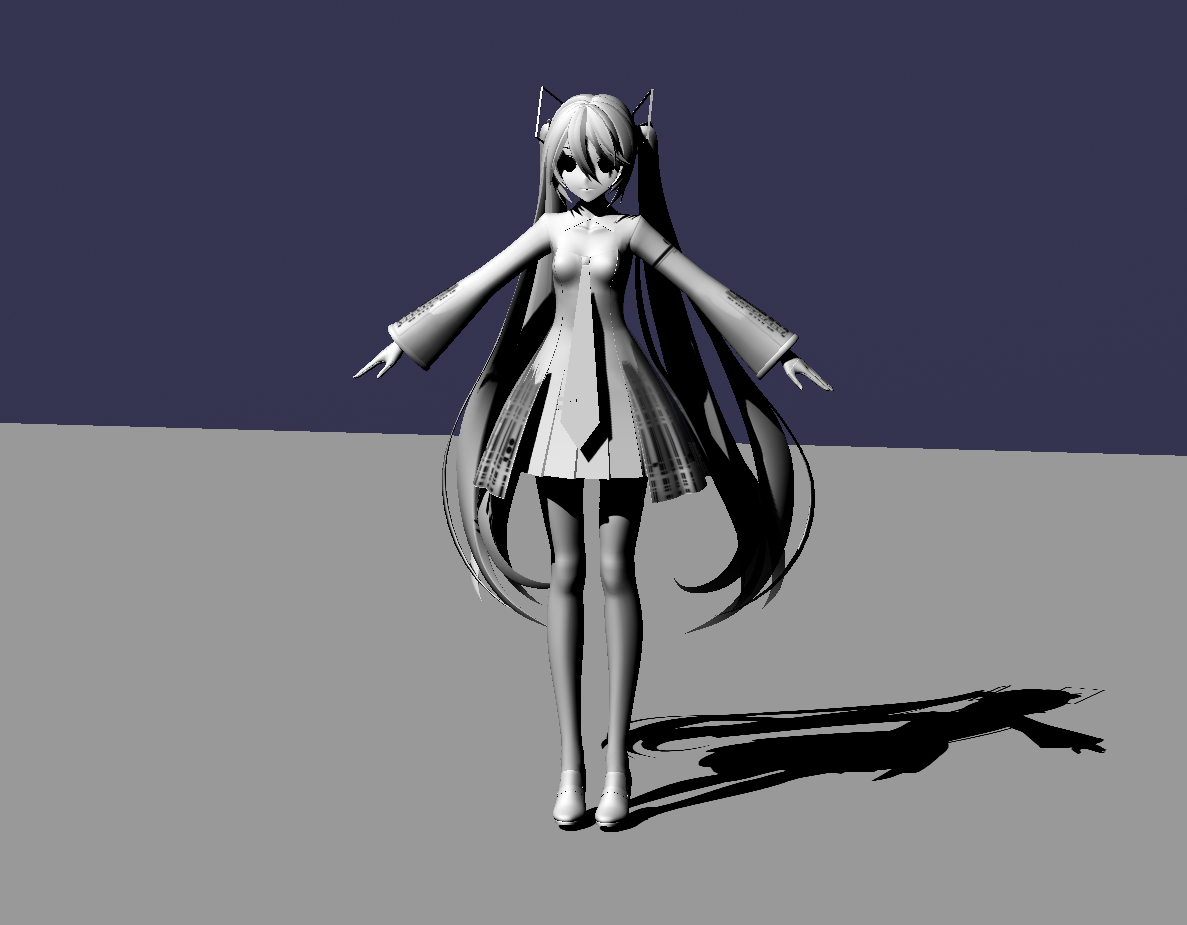

ndlShadow info.ndl * shadow를 렌더링한 결과.

toonNdl

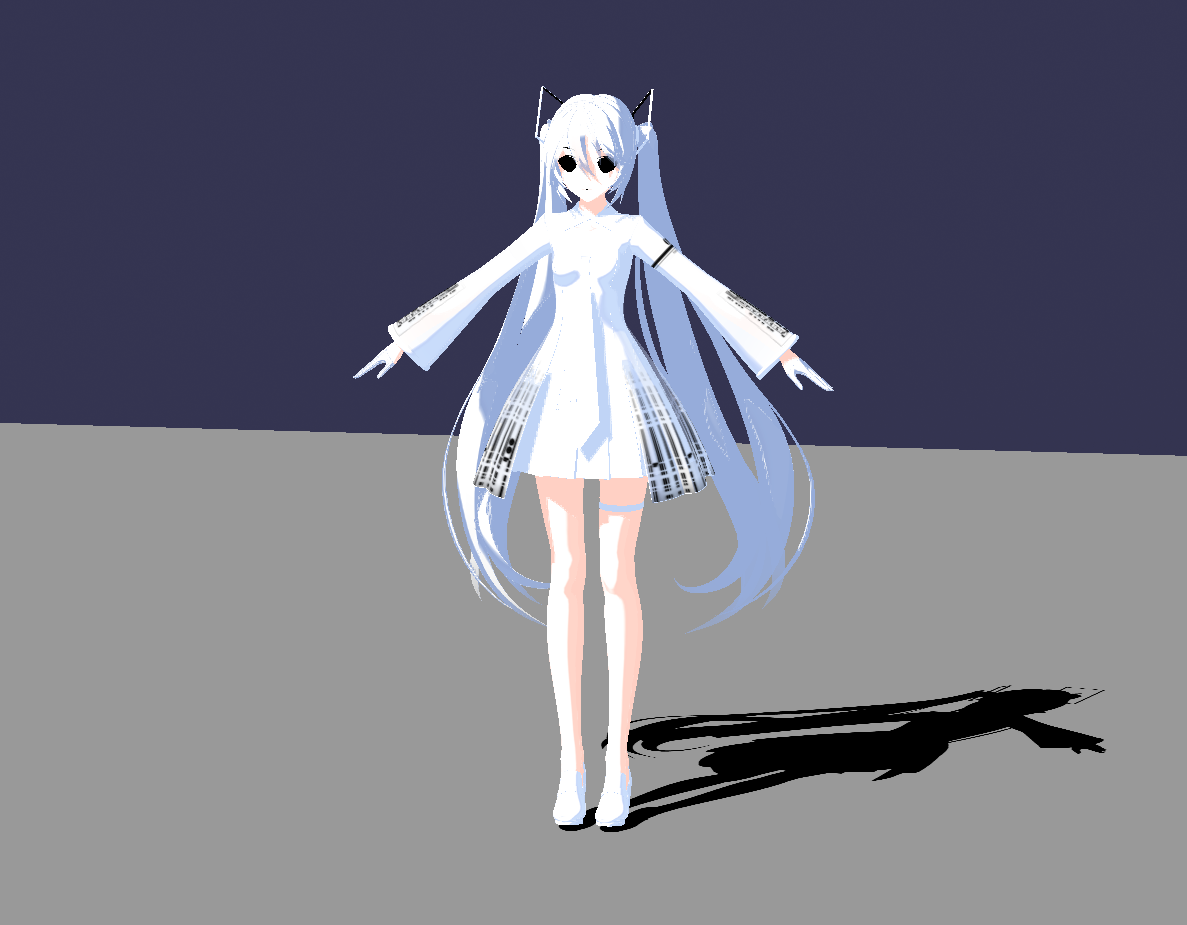

그림자 값을 toonTexture(램프 텍스처)에 0과 1 사이로 매핑한 toonNdl을 렌더링한 결과.

toonTexture는 일반적으로 이런 종류의 그라데이션을 가집니다. 값은 세로로 변하며, 아래쪽은 0에, 위쪽은 1에 매핑됩니다.

toonTexture 데이터 예시

finalDiffuse

마지막으로, 디퓨즈 라이팅은 툰 매핑된 결과인 diffuseBase를 취하여 머티리얼의 디퓨즈 색상을 곱하고, 머티리얼의 이미시브 색상을 더한 다음, 최종적으로 baseColor에서 샘플링된 결과를 곱하여 계산됩니다.

    vec3 diffuseColor = clamp(vDiffuseColor.rgb + vAmbientColor, 0.0, 1.0);
    // ...
    vec3 emissiveColor = vEmissiveColor;
    vec3 finalDiffuse = clamp(diffuseBase * diffuseColor + emissiveColor, 0.0, 1.0) * baseColor.rgb;

머티리얼의 디퓨즈 색상은 다음과 같이 계산됩니다:

StandardMaterial.diffuseColor (vDiffuseColor)
StandardMaterial.ambientColor * Scene.ambientColor (vAmbientColor) - CPU는 머티리얼과 씬의 앰비언트 색상을 함께 곱하여 결과를 셰이더에 전달합니다.

clamp(vDiffuseColor.rgb + vAmbientColor, 0.0, 1.0);

앰비언트 색상도 디퓨즈 색상 계산에 관여하여 MMD 셰이더와 동일한 결과를 얻는 것을 볼 수 있으며, 이는 일반적인 접근 방식이 아닙니다.

경고

Scene.ambientColor는 vec3(0.5, 0.5, 0.5)로 설정해야 한다는 점에 유의하세요. 이는 MMD의 구현이 앰비언트 색상을 0.5로 스케일링하기 때문입니다. 따라서 동일한 결과를 얻으려면 씬의 앰비언트 색상을 0.5로 설정하여 MMD와 같은 0.5 스케일링으로 앰비언트 색상을 계산해야 합니다.

finalDiffuse, 디퓨즈 라이트 계산 결과를 렌더링한 결과.

finalSpecular

shadow 값은 그림자 영역을 제외하기 위해 specular와 곱해집니다.

그런 다음 머티리얼의 StandardMaterial.specularColor (vSpecularColor)를 사용하여 최종 스페큘러 값을 계산합니다.

    vec3 specularColor = vSpecularColor.rgb;
    // ...
    vec3 specularBase = vec3(0., 0., 0.);
    // ...
    specularBase += info.specular * shadow;
    // ...
    vec3 finalSpecular = specularBase * specularColor;

아래는 최종 스페큘러 값인 finalSpecular의 렌더링 결과입니다.

finalSpecular, 스페큘러 라이트 계산 결과를 렌더링한 결과.

finalDiffuse + finalSpecular

마지막으로 디퓨즈 라이트와 스페큘러 라이트 계산 결과가 합쳐집니다. 추가적으로 다음 속성들이 고려됩니다:

StandardMaterial.ambientTexture (baseAmbientColor)
StandardMaterial.reflectionTexture (reflectionColor)
StandardMaterial.refractionTexture (refractionColor)

하지만 현재 예제에서는 이러한 속성들이 사용되지 않으므로, 셰이더 코드에서는 단순히 상수로 초기화됩니다.

    vec3 baseAmbientColor = vec3(1., 1., 1.);
    // ...
    vec4 refractionColor = vec4(0., 0., 0., 1.);
    vec4 reflectionColor = vec4(0., 0., 0., 1.);
    // ...
    vec4 color = vec4(finalDiffuse * baseAmbientColor + finalSpecular + reflectionColor.rgb + refractionColor.rgb, alpha);

아래는 finalDiffuse와 finalSpecular를 더한 결과인 color의 렌더링 결과입니다.

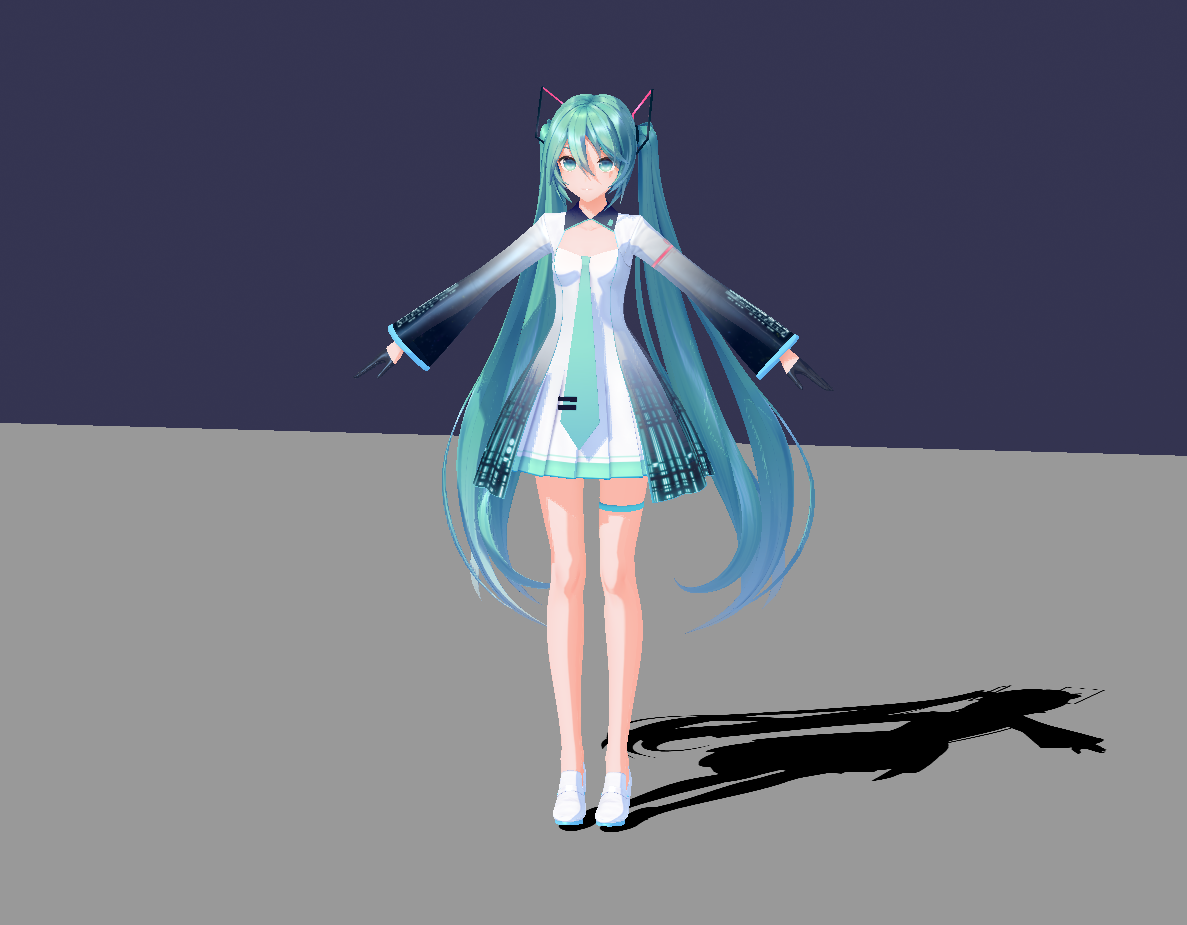

color color, finalDiffuse와 finalSpecular를 더한 결과를 렌더링한 결과.

sphereReflectionColor

마지막으로 sphereTexture를 사용한 구형 환경 매핑이 적용됩니다.

여기서 다음 머티리얼 속성들이 사용됩니다:

StandardMaterial.sphereTexture (sphereSampler)
StandardMaterial.sphereTextureMultiplicativeColor (sphereTextureMultiplicativeColor)
StandardMaterial.sphereTextureAdditiveColor (sphereTextureAdditiveColor)

일반적으로 sphereTexture는 다음과 같은 구형 텍스처를 사용합니다.

sphereTexture 데이터 예시

    vec3 viewSpaceNormal = normalize(mat3(view) * vNormalW);

    // 구형 환경 매핑을 위한 UV 좌표를 계산합니다.
    vec2 sphereUV = viewSpaceNormal.xy * 0.5 + 0.5;

    vec4 sphereReflectionColor = texture(sphereSampler, sphereUV);
    // 스피어 텍스처 색상 모핑을 적용합니다.
    sphereReflectionColor.rgb = mix(
        vec3(1.0),
        sphereReflectionColor.rgb * sphereTextureMultiplicativeColor.rgb,
        sphereTextureMultiplicativeColor.a
    );
    sphereReflectionColor.rgb = clamp(
        sphereReflectionColor.rgb + (sphereReflectionColor.rgb - vec3(1.0)) * sphereTextureAdditiveColor.a,
        0.0,
        1.0
    ) + sphereTextureAdditiveColor.rgb;
    sphereReflectionColor.rgb *= diffuseBase;

구형 환경 매핑을 적용한 결과인 sphereReflectionColor의 렌더링 결과는 다음과 같습니다.

sphereReflectionColor

sphereTexture를 사용한 구형 환경 매핑을 적용한 결과인 sphereReflectionColor를 렌더링한 결과.

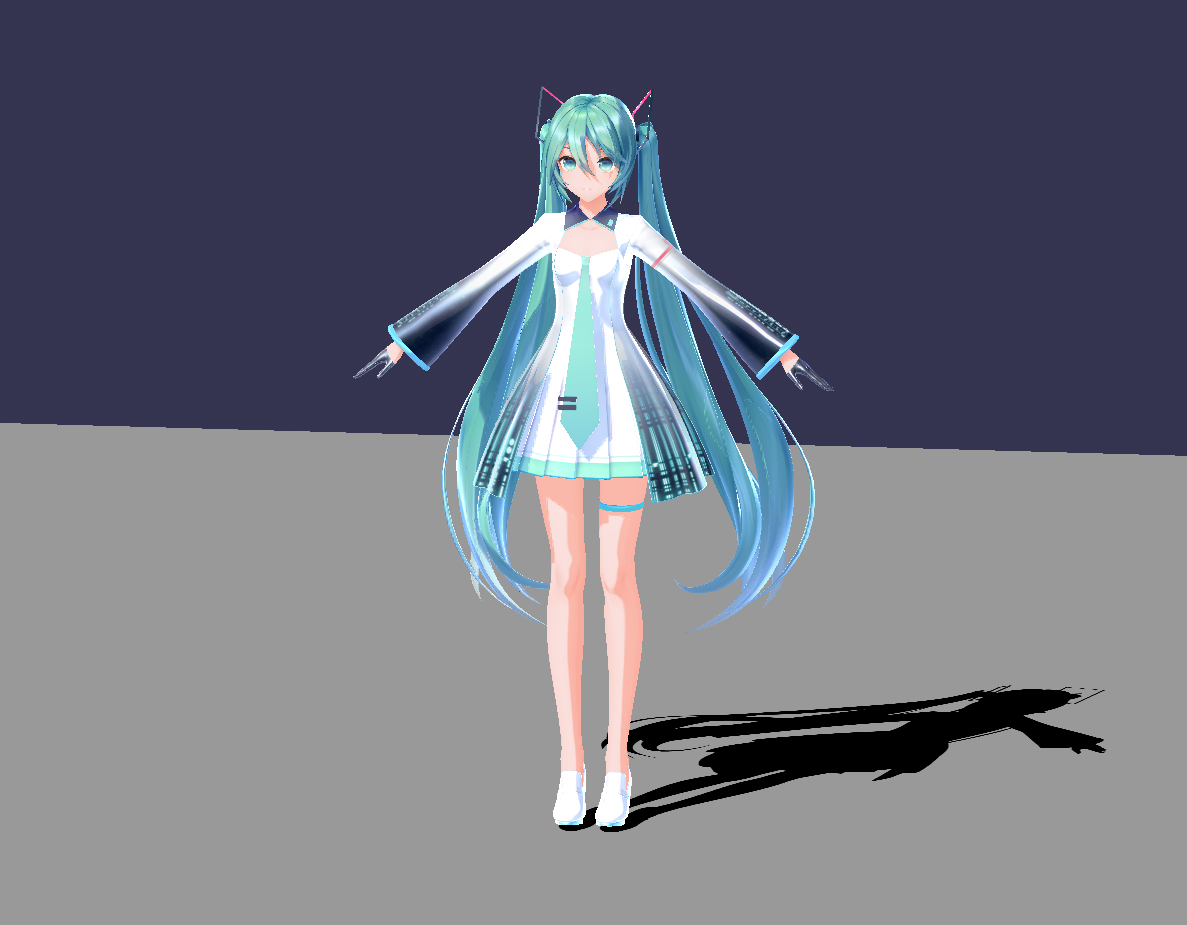

최종 색상

마지막으로, 디퓨즈 라이팅, 스페큘러 라이팅, 반사 색상을 모두 더해 최종 색상을 계산합니다.

또한 Material.visibility도 고려됩니다.

    color = vec4(color.rgb + sphereReflectionColor.rgb, color.a);
    color.rgb = max(color.rgb, 0.);
    color.a *= visibility;
    glFragColor = color;
}

finalRender 디퓨즈 라이트, 스페큘러 라이트, 환경 라이트를 결합한 최종 렌더링 결과.

Mmd Standard Material 셰이더의 전체 소스 코드

균일 변수 선언 및 외부 함수 정의를 포함한 GLSL 소스 코드는 다음과 같습니다:

MmdStandardMaterial을 위한 정리된 GLSL 셰이더 코드

layout(std140, column_major) uniform;
uniform Material {
    vec2 vDiffuseInfos;
    vec4 vSpecularColor;
    vec3 vEmissiveColor;
    vec4 vDiffuseColor;
    vec3 vAmbientColor;
    vec4 textureMultiplicativeColor;
    vec4 textureAdditiveColor;
    vec4 sphereTextureMultiplicativeColor;
    vec4 sphereTextureAdditiveColor;
    vec4 toonTextureMultiplicativeColor;
    vec4 toonTextureAdditiveColor;
};

layout(std140, column_major) uniform;

uniform Scene {
    vec4 vEyePosition;
};

uniform float visibility;

#define WORLD_UBO

#define CUSTOM_FRAGMENT_BEGIN
in vec3 vPositionW;
in vec3 vNormalW;
in vec2 vMainUV1;

uniform Light0 {
    vec4 vLightData;
    vec4 vLightDiffuse;
    vec4 vLightSpecular;
    vec4 shadowsInfo;
    vec2 depthValues;
}
light0;

in vec4 vPositionFromLight0;
in float vDepthMetric0;

uniform highp sampler2DShadow shadowTexture0;
uniform mat4 lightMatrix0;

struct lightingInfo {
    float ndl;
    float isToon;
    vec3 diffuse;
    vec3 specular;
};

lightingInfo computeLighting(vec3 viewDirectionW, vec3 vNormal, vec4 lightData, vec3 diffuseColor, vec3 specularColor, float range, float glossiness) {
    lightingInfo result;
    vec3 lightVectorW;
    float attenuation = 1.0;
    if (lightData.w == 0.) {
        vec3 direction = lightData.xyz - vPositionW;
        attenuation = max(0., 1.0 - length(direction) / range);
        lightVectorW = normalize(direction);
    } else {
        lightVectorW = normalize(-lightData.xyz);
    }
    float ndl = max(0., dot(vNormal, lightVectorW));
    result.diffuse = diffuseColor * attenuation;
    result.ndl = ndl;
    result.isToon = 1.0;
    vec3 angleW = normalize(viewDirectionW + lightVectorW);
    float specComp = max(0., dot(vNormal, angleW));
    specComp = pow(specComp, max(1., glossiness));
    result.specular = specComp * specularColor * attenuation;
    return result;
}

#define TEXTUREFUNC(s, c, l) textureLod(s, c, l)

float computeFallOff(float value, vec2 clipSpace, float frustumEdgeFalloff) {
    float mask = smoothstep(1.0 - frustumEdgeFalloff, 1.00000012, clamp(dot(clipSpace, clipSpace), 0., 1.));
    return mix(value, 1.0, mask);
}

#define ZINCLIP uvDepth.z
#define DISABLE_UNIFORMITY_ANALYSIS

#define inline
float computeShadowWithPCF3(vec4 vPositionFromLight, float depthMetric, highp sampler2DShadow shadowSampler, vec2 shadowMapSizeAndInverse, float darkness, float frustumEdgeFalloff) {
    if (depthMetric > 1.0 || depthMetric < 0.0) {
        return 1.0;
    } else {
        vec3 clipSpace = vPositionFromLight.xyz / vPositionFromLight.w;
        vec3 uvDepth = vec3(0.5 * clipSpace.xyz + vec3(0.5));
        uvDepth.z = ZINCLIP;
        vec2 uv = uvDepth.xy * shadowMapSizeAndInverse.x;
        uv += 0.5;
        vec2 st = fract(uv);
        vec2 base_uv = floor(uv) - 0.5;
        base_uv *= shadowMapSizeAndInverse.y;
        vec2 uvw0 = 3. - 2. * st;
        vec2 uvw1 = 1. + 2. * st;
        vec2 u = vec2((2. - st.x) / uvw0.x - 1., st.x / uvw1.x + 1.) * shadowMapSizeAndInverse.y;
        vec2 v = vec2((2. - st.y) / uvw0.y - 1., st.y / uvw1.y + 1.) * shadowMapSizeAndInverse.y;
        float shadow = 0.;
        shadow += uvw0.x * uvw0.y * TEXTUREFUNC(shadowSampler, vec3(base_uv.xy + vec2(u[0], v[0]), uvDepth.z), 0.);
        shadow += uvw1.x * uvw0.y * TEXTUREFUNC(shadowSampler, vec3(base_uv.xy + vec2(u[1], v[0]), uvDepth.z), 0.);
        shadow += uvw0.x * uvw1.y * TEXTUREFUNC(shadowSampler, vec3(base_uv.xy + vec2(u[0], v[1]), uvDepth.z), 0.);
        shadow += uvw1.x * uvw1.y * TEXTUREFUNC(shadowSampler, vec3(base_uv.xy + vec2(u[1], v[1]), uvDepth.z), 0.);
        shadow = shadow / 16.;
        shadow = mix(darkness, 1., shadow);
        return computeFallOff(shadow, clipSpace.xy, frustumEdgeFalloff);
    }
}

#define vDiffuseUV vMainUV1
uniform sampler2D diffuseSampler;

uniform sampler2D sphereSampler;
uniform sampler2D toonSampler;
uniform mat4 view;
#define CUSTOM_FRAGMENT_DEFINITIONS
layout(location = 0) out vec4 glFragColor;

void main(void) {
    vec3 toonNdl;
#define CUSTOM_FRAGMENT_MAIN_BEGIN
    vec3 viewDirectionW = normalize(vEyePosition.xyz - vPositionW);
    vec4 baseColor = vec4(1., 1., 1., 1.);

    // 디퓨즈 색상과 앰비언트 색상의 합이 디퓨즈 색상으로 사용됩니다.
    // 이는 MMD의 셰이더와 동일한 결과를 얻기 위한 것으로, 일반적인 접근 방식은 아닙니다.
    // 이때, 셰이더에서는 보이지 않지만, vAmbientColor 값은 scene.ambientColor * material.ambientColor입니다.
    // 따라서 MMD가 앰비언트 색상 속성에 적용하는 0.5 스케일링과 동일하게 구현하기 위해서는
    // scene.ambientColor 값이 (0.5, 0.5, 0.5)이어야 합니다.
    vec3 diffuseColor = clamp(vDiffuseColor.rgb + vAmbientColor, 0.0, 1.0);
    float alpha = clamp(vDiffuseColor.a, 0.0, 1.0);

    vec3 normalW = normalize(vNormalW);
    vec2 uvOffset = vec2(0.0, 0.0);
    baseColor = texture(diffuseSampler, (vDiffuseUV + uvOffset));

    // 머티리얼 디퓨즈 텍스처 색상 모핑을 적용합니다.
    baseColor.rgb = mix(
        vec3(1.0),
        baseColor.rgb * textureMultiplicativeColor.rgb,
        textureMultiplicativeColor.a
    );
    baseColor.rgb = clamp(
        baseColor.rgb + (baseColor.rgb - vec3(1.0)) * textureAdditiveColor.a,
        0.0,
        1.0
    ) + textureAdditiveColor.rgb;

#define CUSTOM_FRAGMENT_UPDATE_ALPHA
    baseColor.rgb *= vDiffuseInfos.y;
#define CUSTOM_FRAGMENT_UPDATE_DIFFUSE
    vec3 baseAmbientColor = vec3(1., 1., 1.);
#define CUSTOM_FRAGMENT_BEFORE_LIGHTS
    float glossiness = vSpecularColor.a;
    vec3 specularColor = vSpecularColor.rgb;
    vec3 diffuseBase = vec3(0., 0., 0.);
    lightingInfo info;
    vec3 specularBase = vec3(0., 0., 0.);
    float shadow = 1.;
    float aggShadow = 0.;
    float numLights = 0.;
    vec4 diffuse0 = light0.vLightDiffuse;
#define CUSTOM_LIGHT0_COLOR
    // 디렉셔널 라이트에 대해 Blinn-Phong 모델을 사용하여 셰이딩을 계산합니다.
    info = computeLighting(viewDirectionW, normalW, light0.vLightData, diffuse0.rgb, light0.vLightSpecular.rgb, diffuse0.a, glossiness);
    // 여기서 그림자는 퍼센티지 클로저 필터링(PCF)을 사용하여 계산됩니다. 이는 ShadowGenerator 설정에 따라 달라질 수 있습니다.
    shadow = computeShadowWithPCF3(vPositionFromLight0, vDepthMetric0, shadowTexture0, light0.shadowsInfo.yz, light0.shadowsInfo.x, light0.shadowsInfo.w);
    aggShadow += shadow;
    numLights += 1.0;
    // 그림자가 적용된 Blinn-Phong 모델 값을 툰 텍스처에 매핑하여 램프 텍스처 셰이딩을 적용합니다.
    toonNdl = vec3(clamp(info.ndl * shadow, 0.02, 0.98));
    toonNdl.r = texture(toonSampler, vec2(0.5, toonNdl.r)).r;
    toonNdl.g = texture(toonSampler, vec2(0.5, toonNdl.g)).g;
    toonNdl.b = texture(toonSampler, vec2(0.5, toonNdl.b)).b;
    diffuseBase += mix(info.diffuse * shadow, toonNdl * info.diffuse, info.isToon);
    // info.specular는 하프 벡터로 근사된 r dot l 값입니다.
    specularBase += info.specular * shadow;
    aggShadow = aggShadow / numLights;
    vec4 refractionColor = vec4(0., 0., 0., 1.);
    vec4 reflectionColor = vec4(0., 0., 0., 1.);
    vec3 emissiveColor = vEmissiveColor;
    vec3 finalDiffuse = clamp(diffuseBase * diffuseColor + emissiveColor, 0.0, 1.0) * baseColor.rgb;
    vec3 finalSpecular = specularBase * specularColor;
    vec4 color = vec4(finalDiffuse * baseAmbientColor + finalSpecular + reflectionColor.rgb + refractionColor.rgb, alpha);
#define CUSTOM_FRAGMENT_BEFORE_FOG
    vec3 viewSpaceNormal = normalize(mat3(view) * vNormalW);

    // 구형 환경 매핑을 위한 UV 좌표를 계산합니다.
    vec2 sphereUV = viewSpaceNormal.xy * 0.5 + 0.5;

    vec4 sphereReflectionColor = texture(sphereSampler, sphereUV);
    // 스피어 텍스처 색상 모핑을 적용합니다.
    sphereReflectionColor.rgb = mix(
        vec3(1.0),
        sphereReflectionColor.rgb * sphereTextureMultiplicativeColor.rgb,
        sphereTextureMultiplicativeColor.a
    );
    sphereReflectionColor.rgb = clamp(
        sphereReflectionColor.rgb + (sphereReflectionColor.rgb - vec3(1.0)) * sphereTextureAdditiveColor.a,
        0.0,
        1.0
    ) + sphereTextureAdditiveColor.rgb;
    sphereReflectionColor.rgb *= diffuseBase;
    // 스피어 텍스처를 add 블렌드 모드로 적용합니다. multiply 블렌드 모드를 사용할 때는 다른 코드가 적용됩니다.
    color = vec4(color.rgb + sphereReflectionColor.rgb, color.a);
    color.rgb = max(color.rgb, 0.);
    color.a *= visibility;
#define CUSTOM_FRAGMENT_BEFORE_FRAGCOLOR
    glFragColor = color;
#define CUSTOM_FRAGMENT_MAIN_END
}

외곽선 렌더링

babylon-mmd는 MMD의 렌더링 방식을 구현하기 위해 MmdOutlineRenderer 를 제공합니다. 이 렌더러는 MMD의 툰 엣지를 구현하는 데 사용됩니다.

MmdOutlineRenderer 는 메시의 외곽선을 렌더링하기 위해 인버티드 헐 메서드를 사용합니다. 이 메서드는 메시의 모든 면을 뒤집고 다시 렌더링하여 외곽선을 렌더링합니다.

결과적으로 외곽선을 렌더링할 때는 메시 수만큼 추가적인 드로우 콜이 발생합니다.

사용법

"babylon-mmd/esm/Loader/mmdOutlineRenderer" 를 임포트하면, 프로토타입 확장을 사용하여 MmdOutlineRenderer 가 Scene에 추가됩니다.

import "babylon-mmd/esm/Loader/mmdOutlineRenderer";

그 후, 머티리얼이 다음 네 가지 속성을 가지고 있다면 외곽선이 렌더링됩니다. (MmdStandardMaterial 은 기본적으로 이러한 속성을 가집니다.)

renderOutline (boolean)
outlineWidth (number)
outlineColor (Color3)
outlineAlpha (number)

따라서 다음과 같이 이러한 속성을 추가하면 어떤 머티리얼이든 외곽선을 렌더링할 수 있습니다:

class OutlinePBRMaterial extends PBRMaterial {
    private _renderOutline = false;
    public outlineWidth = 0.01;
    public outlineColor = new Color3(0, 0, 0);
    public outlineAlpha = 1.0;

    public get renderOutline(): boolean {
        return this._renderOutline;
    }

    public set renderOutline(value: boolean) {
        // 레이지 로드 컴포넌트
        if (value) {
            this.getScene().getMmdOutlineRenderer?.();
        }
        this._renderOutline = value;
    }
}

이는 renderOutline 속성이 true가 될 때 MmdOutlineRenderer를 씬에 등록하는 레이지 로딩을 구현합니다.

MmdStandardMaterial에 적용

MmdStandardMaterial 의 경우, 설정은 MmdStandardMaterialBuilder 에 의해 자동으로 구성되며, 작동하기 위해서는 코드에 import "babylon-mmd/esm/Loader/mmdOutlineRenderer";만 추가하면 됩니다.

outline 외곽선이 적용된 결과.

MMD의 셰이딩 모델과 MmdStandardMaterial​

라이팅​

그라운드 셰도우​

셰도우​

렌더링 방식​

MMD 머티리얼 속성​

MMD 머티리얼 구현​

baseColor​

lightingInfo​

shadow​

diffuseBase​

finalDiffuse​

finalSpecular​

finalDiffuse + finalSpecular​

sphereReflectionColor​

최종 색상​

Mmd Standard Material 셰이더의 전체 소스 코드​

외곽선 렌더링​

사용법​

MmdStandardMaterial에 적용​

MMD의 셰이딩 모델과 `MmdStandardMaterial`

라이팅

그라운드 셰도우

셰도우

렌더링 방식

MMD 머티리얼 속성

MMD 머티리얼 구현

baseColor

lightingInfo

shadow

diffuseBase

finalDiffuse

finalSpecular

finalDiffuse + finalSpecular

sphereReflectionColor

최종 색상

Mmd Standard Material 셰이더의 전체 소스 코드

외곽선 렌더링

사용법

MmdStandardMaterial에 적용
