MMD モデルの読み込み

ここではMMD モデルをシーンに読み込み、シャドウを追加します。

PMX モデルのダウンロード

まず、読み込むための PMX モデルが必要です。

この例では YYB Hatsune Miku 10th Anniversary モデルを使用します。

モデルをダウンロードし、解凍して res/private_test/model/ フォルダーに配置します。

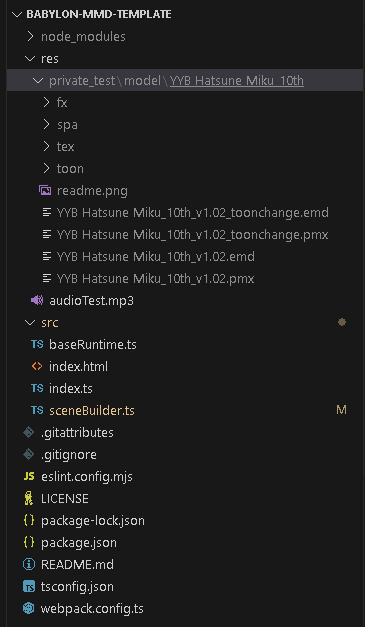

モデルフォルダー構造の例

必要なサイドエフェクトのインポート

まず、モデルを読み込むために必要なサイドエフェクトをインポートします。

src/sceneBuilder.ts

//...
import "babylon-mmd/esm/Loader/pmxLoader";
import "babylon-mmd/esm/Loader/mmdOutlineRenderer";
//...

babylon-mmd は Babylon.js の SceneLoader を拡張して PMX/PMD モデルの読み込みを可能にします。

PMD モデルを読み込むには、babylon-mmd/esm/Loader/pmdLoader をインポートし、以下で説明する PMX モデルの読み込みと同じメソッドを使用します。

mmdOutlineRenderer は、MMD モデルのアウトラインを描画する機能を提供します。アウトラインのレンダリングが不要な場合は、インポートする必要はありません。

PMX モデルの読み込み

LoadAssetContainerAsync ファンクションを使用してモデルを読み込みます。pluginOptions 内の mmdmodel オプションを指定することで、MMD モデルローダーに必要な設定を渡すことができます。

src/sceneBuilder.ts

//...
import { LoadAssetContainerAsync } from "@babylonjs/core/Loading/sceneLoader";
//...
import { MmdStandardMaterialBuilder } from "babylon-mmd/esm/Loader/mmdStandardMaterialBuilder";
//...
import type { MmdMesh } from "babylon-mmd/esm/Runtime/mmdMesh";
//...

export class SceneBuilder implements ISceneBuilder {
    public async build(_canvas: HTMLCanvasElement, engine: AbstractEngine): Promise<Scene> {
        const materialBuilder = new MmdStandardMaterialBuilder();
        const scene = new Scene(engine);
        // ...
        const modelMesh = await LoadAssetContainerAsync(
            "res/private_test/model/YYB Hatsune Miku_10th/YYB Hatsune Miku_10th_v1.02.pmx",
            scene,
            {
                pluginOptions: {
                    mmdmodel: {
                        loggingEnabled: true,
                        materialBuilder: materialBuilder
                    }
                }
            }).then(result => {
                result.addAllToScene();
                return result.rootNodes[0] as MmdMesh;
            });

        return scene;
    }
}

モデルの読み込み時に pluginOptions.mmdmodel オプションに渡す設定は以下の通りです:

• loggingEnabled: 読み込みプロセス中にログを出力するかどうか。デバッグに便利です。
• materialBuilder: MMD モデルのマーテリアルを作成するための実装を指定します。MmdStandardMaterialBuilder は、基本的な MMD マーテリアルを作成するためのデフォルト実装です。カスタムマーテリアルを使用したい場合は、IMmdMaterialBuilder インターフェースを実装して渡すことができます。

モデルが読み込まれると、AssetContainer が返されます。addAllToScene メソッドを呼び出してモデルをシーンに追加します。 モデルのルートノードは、rootNodes 配列の最初の要素としてアクセスできます。MMD モデルの場合、最初のルートノードは常に MmdMesh を満たします。

モデルへのシャドウの追加

モデルにシャドウを追加するには、先ほど作成した ShadowGenerator にモデルを追加します。

src/sceneBuilder.ts

//...
export class SceneBuilder implements ISceneBuilder {
    public async build(_canvas: HTMLCanvasElement, engine: AbstractEngine): Promise<Scene> {
        //...
        for (const mesh of modelMesh.metadata.meshes) mesh.receiveShadows = true;
        shadowGenerator.addShadowCaster(modelMesh);
        return scene;
    }
}
//...

MMD モデルは、マーテリアルによって分割された複数のメッシュで構成されています。そのため、modelMesh.metadata.meshes 配列を反復処理し、各メッシュがシャドウを受け取るように設定します。

結果

ブラウザで確認すると、モデルが読み込まれていることが確認できます。

完全なコード

src/sceneBuilder.ts

import "@babylonjs/core/Lights/Shadows/shadowGeneratorSceneComponent";
import "babylon-mmd/esm/Loader/pmxLoader";
import "babylon-mmd/esm/Loader/mmdOutlineRenderer";

import type { AbstractEngine } from "@babylonjs/core/Engines/abstractEngine";
import { DirectionalLight } from "@babylonjs/core/Lights/directionalLight";
import { ShadowGenerator } from "@babylonjs/core/Lights/Shadows/shadowGenerator";
import { LoadAssetContainerAsync } from "@babylonjs/core/Loading/sceneLoader";
import { Color3, Color4 } from "@babylonjs/core/Maths/math.color";
import { Vector3 } from "@babylonjs/core/Maths/math.vector";
import { CreateGround } from "@babylonjs/core/Meshes/Builders/groundBuilder";
import { Scene } from "@babylonjs/core/scene";
import { MmdStandardMaterialBuilder } from "babylon-mmd/esm/Loader/mmdStandardMaterialBuilder";
import { MmdCamera } from "babylon-mmd/esm/Runtime/mmdCamera";
import type { MmdMesh } from "babylon-mmd/esm/Runtime/mmdMesh";

import type { ISceneBuilder } from "./baseRuntime";

export class SceneBuilder implements ISceneBuilder {
    public async build(_canvas: HTMLCanvasElement, engine: AbstractEngine): Promise<Scene> {
        const materialBuilder = new MmdStandardMaterialBuilder();
        const scene = new Scene(engine);
        scene.clearColor = new Color4(0.95, 0.95, 0.95, 1.0);
        scene.ambientColor = new Color3(0.5, 0.5, 0.5);

        const mmdCamera = new MmdCamera("MmdCamera", new Vector3(0, 10, 0), scene);

        const directionalLight = new DirectionalLight("DirectionalLight", new Vector3(0.5, -1, 1), scene);
        directionalLight.intensity = 1.0;
        directionalLight.autoCalcShadowZBounds = true;

        const shadowGenerator = new ShadowGenerator(1024, directionalLight, true);
        shadowGenerator.transparencyShadow = true;
        shadowGenerator.usePercentageCloserFiltering = true;
        shadowGenerator.forceBackFacesOnly = true;
        shadowGenerator.filteringQuality = ShadowGenerator.QUALITY_MEDIUM;
        shadowGenerator.frustumEdgeFalloff = 0.1;

        const ground = CreateGround("ground1", { width: 100, height: 100, subdivisions: 2, updatable: false }, scene);
        ground.receiveShadows = true;

        const modelMesh = await LoadAssetContainerAsync(
            "res/private_test/model/YYB Hatsune Miku_10th/YYB Hatsune Miku_10th_v1.02.pmx",
            scene,
            {
                pluginOptions: {
                    mmdmodel: {
                        loggingEnabled: true,
                        materialBuilder: materialBuilder
                    }
                }
            }).then(result => {
                result.addAllToScene();
                return result.rootNodes[0] as MmdMesh;
            });

        for (const mesh of modelMesh.metadata.meshes) mesh.receiveShadows = true;
        shadowGenerator.addShadowCaster(modelMesh);

        return scene;
    }
}
